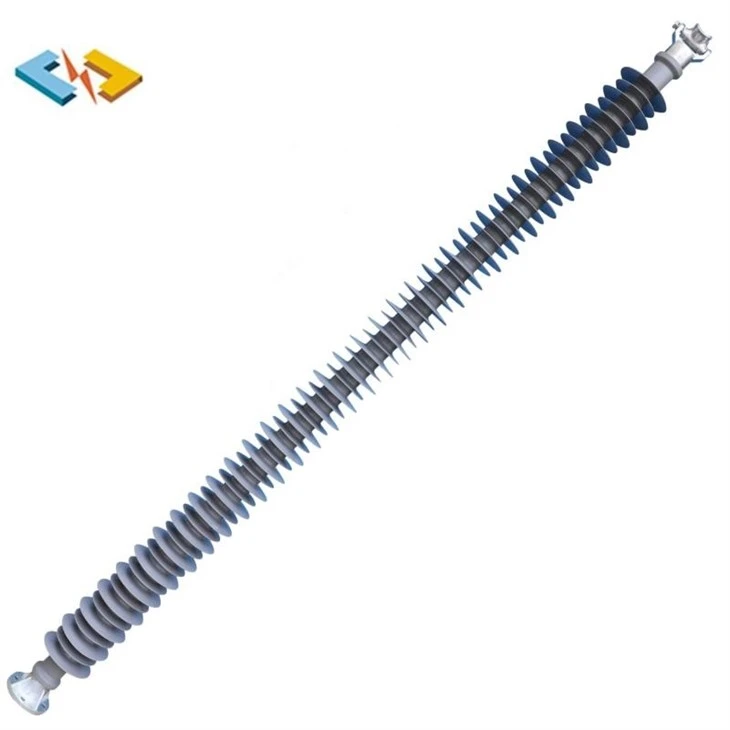

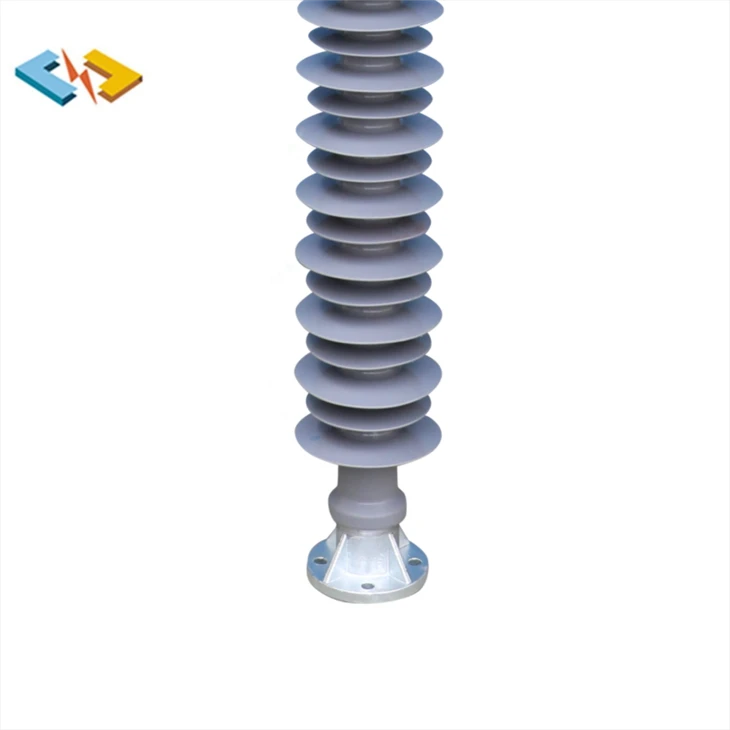

Ηλεκτρικοί μονωτές πολυμερών 252kV 12,5kN για Υποσταθμό

Τα CSP, τα οποία εισήχθησαν για πρώτη φορά στις αρχές της δεκαετίας του 1980, αποτελούνται από έναν πυρήνα ενισχυμένου με ίνες πολυμερούς (FRP) και ένα ελαστομερές περίβλημα. Η τυπική διάμετρος του πυρήνα FRP κυμαίνεται από 45 έως 100 mm, με τις μέγιστες διαμέτρους σπάνια να υπερβαίνουν τα 130 mm. Η εφαρμογή των CSP σε υποσταθμούς προήλθε από προηγούμενη χρήση μονωτών σύνθετου στύλου γραμμής (CLP), κυρίως στις Ηνωμένες Πολιτείες. Τα CSP με συμπαγείς πυρήνες χρησιμοποιούνται συνήθως σε τάσεις έως 245 (420) kV. Ωστόσο, για τις υψηλότερες κατηγορίες τάσης, η ευρύτερη εφαρμογή τους είναι περιορισμένη λόγω της σχετικά υψηλής μηχανικής απόκλισης. Το πρότυπο δοκιμής για αυτό το προϊόν είναι το IEC 62231, ενώ τα μηχανικά και ηλεκτρικά χαρακτηριστικά ορίζονται στο IEC 62231-1, το οποίο περιλαμβάνει επίσης τύπους ANSI που χρησιμοποιούνται στη Βόρεια Αμερική. Το σχετικό πρότυπο για τέτοιους τύπους ANSI είναι το C29.19.

At voltage classes higher than 245 kV, the height and bending moment of station posts both increase. Consequently, meeting application requirements using solid core CSP designs (i.e., with core diameters >170 mm) απαιτεί σημαντική προσπάθεια. Αυτό καθιστά αυτήν την τεχνολογία λιγότερο ανταγωνιστική από πλευράς κόστους σε σύγκριση με τους τύπους πορσελάνης. Ταυτόχρονα, σύνθετοι στύλοι κοίλου πυρήνα σταθμών (CHSP) και μονωτές υβριδικών σταθμών σταθμών (HSP) έχουν αρχίσει να εμφανίζονται σε αυτό το χαρτοφυλάκιο εφαρμογών. Για παράδειγμα, τα CHSP έχουν ήδη εφαρμοστεί σε εφαρμογές 800 kV HVDC και 1100 kV UHV, με μήκη σύνδεσης άνω των 10 m και διαμέτρους σωλήνων που κυμαίνονται από 500 έως 1000 mm. Ροπές κάμψης άνω των 1000 kNm είναι εφικτές με αυτήν την τεχνολογία. Ο κοίλος όγκος μέσα σε αυτούς τους στύλους πρέπει να πληρωθεί με ένα ηλεκτρικά αδρανές μέσο, ​​όπως μονωτικό αφρό αερίου. Το ισχύον πρότυπο δοκιμής για αυτά είναι το IEC 62772.
